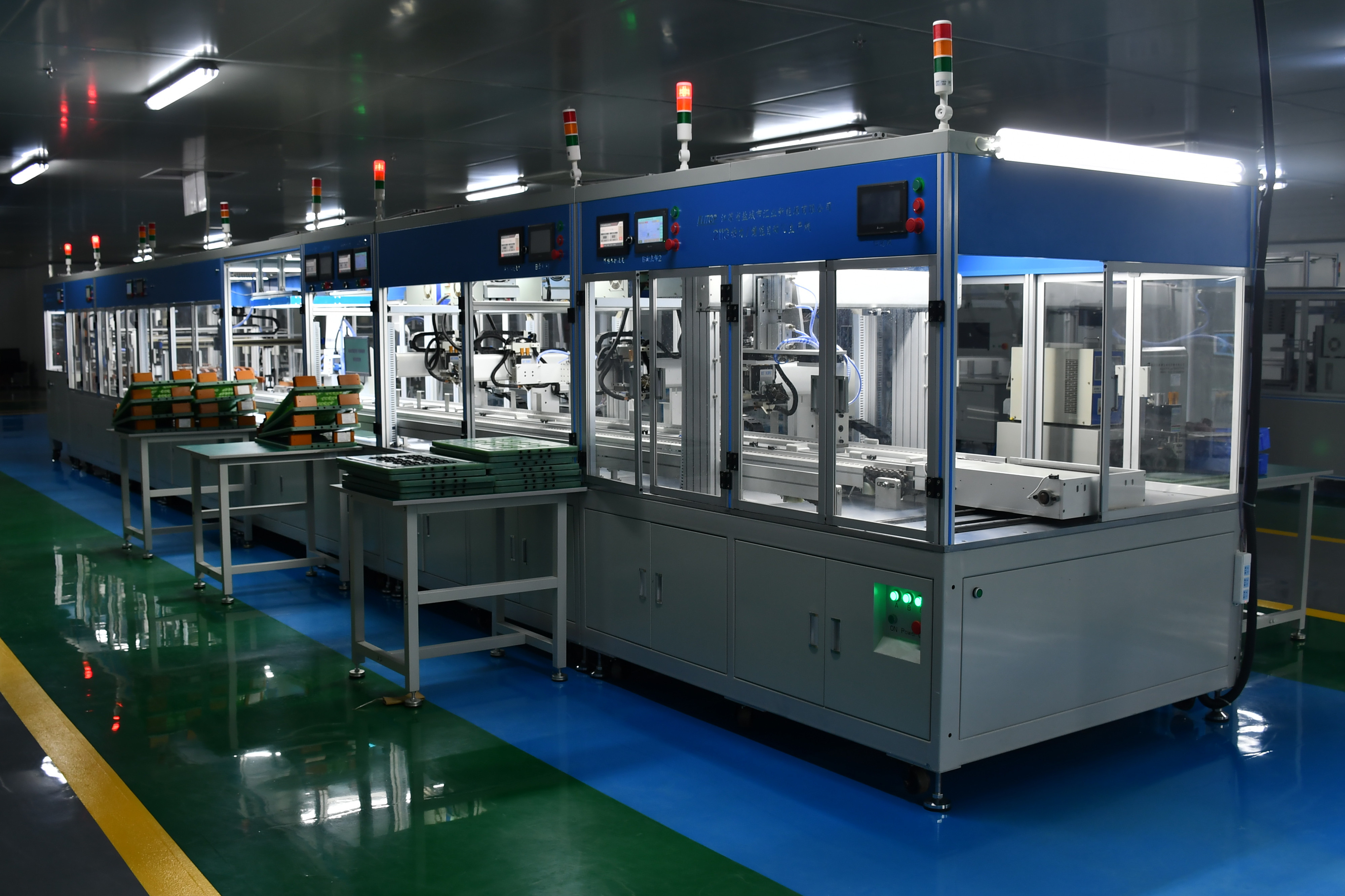

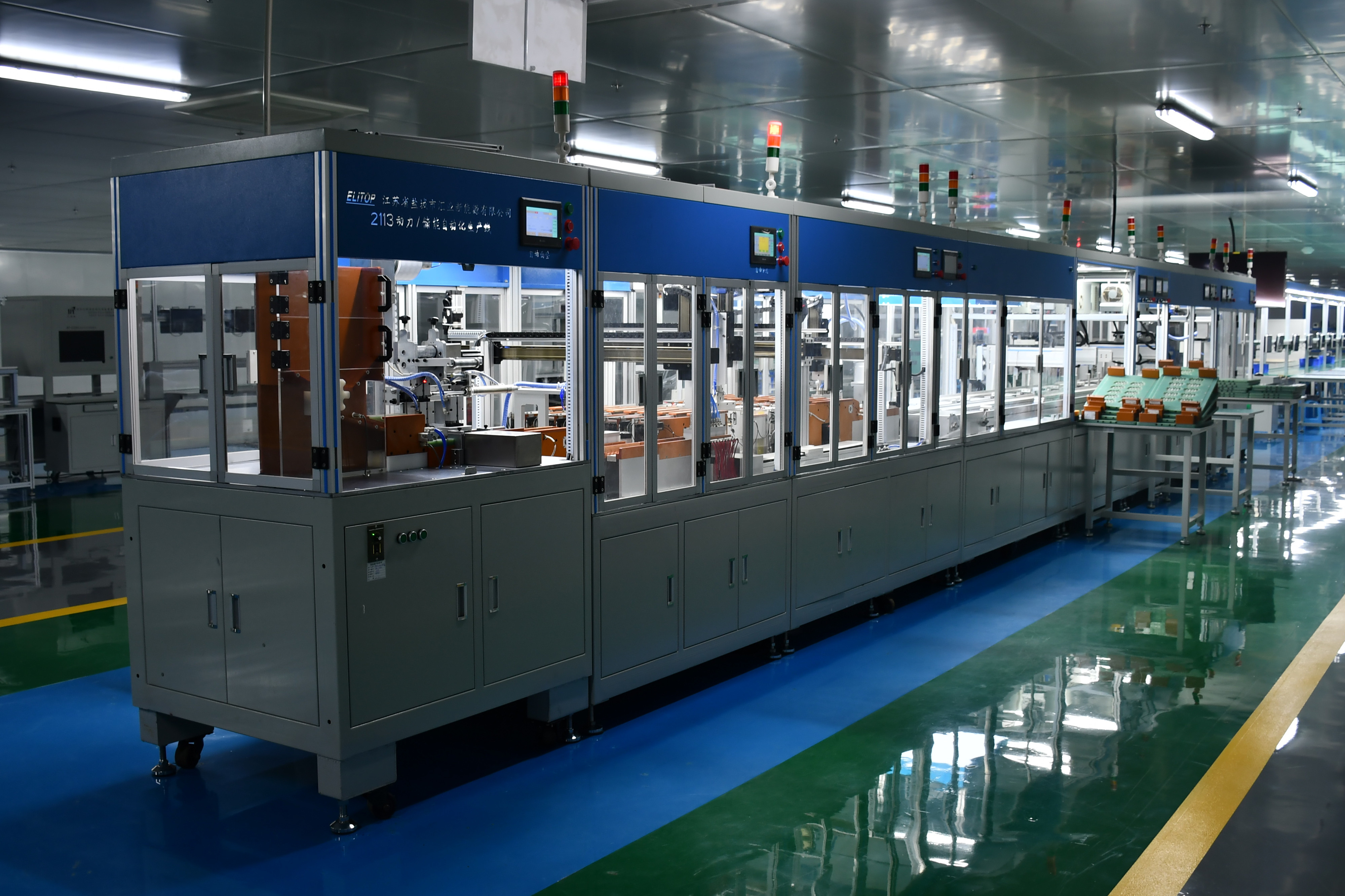

ISO9001 স্বয়ংক্রিয় লিথিয়াম আয়ন ব্যাটারি প্যাক সমাবেশ লাইন 5000pcs/h

পণ্যের বর্ণনা

স্বয়ংক্রিয় লিথিয়াম ব্যাটারি প্যাক অ্যাসেম্বলিং লাইন 5000pcs প্রতি ঘন্টা

সরঞ্জামের নাম: পাওয়ার এনার্জি স্টোরেজ ব্যাটারি প্যাকের স্বয়ংক্রিয় উত্পাদন লাইন

স্পেসিফিকেশন মডেল: BT-2113-18650

I. প্রয়োগের সুযোগ এবং ফাংশন পরিচিতি

1. আবেদনের সুযোগ:

প্রধানত স্বয়ংচালিত ব্যাটারি মডিউল ব্যবহৃত.পাওয়ার ব্যাটারি, এনার্জি স্টোরেজ ব্যাটারি, পাওয়ার টুল ব্যাটারি প্যাক এবং অন্যান্য অ্যাপ্লিকেশন ব্যাটারির সম্পূর্ণ স্বয়ংক্রিয় উৎপাদন

2. বক্স থেকে ঢালাই সম্পূর্ণ হওয়া পর্যন্ত ব্যাটারি প্যাকটি পরিচালনা করার জন্য শুধুমাত্র 3 জন অপারেটরের প্রয়োজন৷প্রযুক্তির পার্থক্যের কারণে, কিছু অবস্থান মেশিন দ্বারা পরিচালিত হতে পারে না, তাই অপারেটরের সংখ্যা পরিবর্তিত হয়

3, ঐচ্ছিক সেল স্ক্যান কোড ফাংশন, বন্ধনী বা সম্মিলিত ব্যাটারিতে সেল ডেটার অবস্থা, ব্যাটারি ডেটা ট্রেস করা যেতে পারে, সেল OCV তুলনা হিসাবেও ব্যবহার করা যেতে পারে, ত্রুটিপূর্ণ পণ্য নির্বাচন করুন

4, 4 অক্ষ ইয়ামাহা রোবট স্বয়ংক্রিয় সমর্থন, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা

5, Hikvision সিরিজ সিসিডি ব্যাটারি পোলারিটি সনাক্তকরণ ব্যবহার করে, নিশ্চিত করতে যে ব্যাটারিটি পোলারিটি ত্রুটি প্রপঞ্চ ছাড়া বন্ধনীর মধ্যে রয়েছে।

6, বিভিন্ন ব্যবধানের কারণে একাধিক ফিক্সচার খোলার সমস্যা সমাধানের জন্য ব্যাটারির বিভিন্ন ব্যবধানের জন্য উপযুক্ত সেল স্পেসিং কম্বিনেশন মেকানিজমের ব্যবহার

7. ঢালাইয়ের গুণমান নিশ্চিত করতে কোষের অ্যানোড এবং ক্যাথোড পৃষ্ঠের দাগ পরিষ্কার করতে 2 সেট লেজার ব্যবহার করুন

8. ডিভাইস সমর্থন ফাংশন:

18650 স্বয়ংক্রিয় বক্সড সেল (10*10) স্বয়ংক্রিয় খাওয়ানো → স্বয়ংক্রিয় ব্যহ্যাবরণ → স্বয়ংক্রিয় কোড স্ক্যানিং →

স্বয়ংক্রিয় বাছাই (10 গ্রেড ঠিক আছে, প্রথম গিয়ার এনজি) → স্বয়ংক্রিয় সেল বাছাই → স্বয়ংক্রিয় স্ক্যানিং → বন্ধনীতে রোবট → সিসিডি দৃষ্টি ইতিবাচক এবং নেতিবাচক মেরু সনাক্তকরণ → লেজার ক্লিনিং সাইড A → ছাঁচ টার্নওভার 1→ সাইড এ 1 → স্পট ওয়েল্ডিং পাশে A 2→ ছাঁচ টার্নওভার 2→ স্পট ওয়েল্ডিং পাশে B 2→ স্পট ওয়েল্ডিং B পাশে 2→ স্বয়ংক্রিয়ভাবে কভারটি বের করুন → স্বয়ংক্রিয়ভাবে ব্যাটারি বের করুন → ব্যাটারি আধা-সমাপ্ত সমাবেশ লাইন (স্পট ওয়েল্ডিং চেহারা সনাক্তকরণ → পেস্ট আনুষাঙ্গিক → সুরক্ষা প্লেট সংযোগ → আকার → ব্যাপক কর্মক্ষমতা পরীক্ষা, ইত্যাদি)

9. সরঞ্জামের সর্বাধিক স্ট্রোক: X-অক্ষের দিক থেকে 430MM, X-অক্ষের দিকে 270MM, X-অক্ষের দিকে 21টি কোর এবং 20.5 মিমি ব্যবধানে X-অক্ষের দিকে 13টি কোর

10. উৎপাদন দক্ষতা: 5000-6000pcs /H

সরঞ্জাম সমন্বয় ভূমিকা

ইউনিট 1

◎ বৈদ্যুতিক কোর অংশ) : 18650 স্বয়ংক্রিয় বক্স বৈদ্যুতিক কোর (10*10) স্বয়ংক্রিয় খাওয়ানো, ওয়ান-টাইম 6

বাক্স (600PCS18650 সেল)

◎ স্বয়ংক্রিয় সমাপ্তি প্যাড

◎ স্বয়ংক্রিয় কোড স্ক্যানিং → স্বয়ংক্রিয় বাছাই অংশ (10 ঠিক আছে ফাইল, একটি NG ফাইল, 2 /3 /4 /5 একই ফাইল হিসাবে সেট করা যেতে পারে, সেল স্টোরেজের সংখ্যা বাড়ান, প্রতিটি স্লট 100PCS, দুটি স্লট একই ফাইল, তারপর 200PCS, 3টি স্লট একই ফাইলে, তারপর 300PCS)

জোট ২

◎ স্বয়ংক্রিয় কোড স্ক্যানিং → স্বয়ংক্রিয় স্পেসিং → বন্ধনীতে রোবট → সিসিডি ব্যাটারি পজিটিভ এবং নেগেটিভ ইলেক্ট্রোড সনাক্তকরণ → সাইড এ লেজার ক্লিনিং (ঐচ্ছিক) → মোল্ড টার্নওভার 1 → বি সাইডে লেজার ক্লিনিং (ঐচ্ছিক) → এ সাইডে স্পট ওয়েল্ডিং 1→ সাইডে স্পট ওয়েল্ডিং 2 → মোল্ড টার্নওভার 2 → সাইড B 2 তে স্পট ওয়েল্ডিং 2 2 সাইডে স্পট ওয়েল্ডিং → স্বয়ংক্রিয়ভাবে কভারটি বের করুন → স্বয়ংক্রিয়ভাবে ব্যাটারি বের করুন → ব্যাটারি আধা-সমাপ্ত পণ্য চক্র সমাবেশ লাইন (স্পট ওয়েল্ডিং উপস্থিতি সনাক্তকরণ → পেস্ট আনুষাঙ্গিক

→ সুরক্ষা প্লেট সংযোগ → আকার → ব্যাপক কর্মক্ষমতা পরীক্ষা, ইত্যাদি)

ইউনিট 3

◎ ডাবল স্পিড চেইন মোল্ডের জন্য একটি সাইকেল লাইন

◎ স্পট ওয়েল্ডিং মোল্ড ক্যারিয়ারের 15 সেট (L530*380MM)

◎ প্রতিটি ব্যাটারি মডেলের জন্য স্পট ওয়েল্ডিং ছাঁচের উপরের এবং নীচের কভার প্লেটের 15 সেট

আধা-সমাপ্ত ব্যাটারি আউটপুট লাইন *1

◎ উপরের ছাঁচ ক্যারিয়ারের জন্য একটি রিফ্লাক্স লাইন

ইউনিট 4

ডাবল স্পিড চেইন সমাবেশ চক্র লাইন *1 (L16.5*W1.3*H2 মিটার)

Bt-2410a, 24 সিরিজ মোট/সিরিজ ভোল্টেজ অভ্যন্তরীণ প্রতিরোধ পরীক্ষক *1 সেট (ঐচ্ছিক)

◎ ডাবল পজিশন লেজার স্পট ওয়েল্ডিং *1 সেট (সুরক্ষা প্লেট এবং B+B- পরিদর্শন লাইন)

◎ BT-85V05C50F ব্যাটারি প্যাক কর্মক্ষমতা ব্যাপক পরীক্ষক

অধ্যায় 5

◎ MES ইলেকট্রনিক কানবান সিস্টেম (একটি প্রধান সার্ভারের জন্য, একটি প্রধান ডিসপ্লে স্ক্রিনের জন্য, একটি এসওপি সাব-কানবানের জন্য, প্রতিটি স্টেশনের জন্য একটি)

◎ ইলেক্ট্রোস্ট্যাটিক এলিমিনেটর *2

◎ সাইকেল লাইনের স্ট্যাটিক রিং এবং স্ট্যাটিক অ্যালার্ম একত্রিত করুন, প্রতিটি স্টেশনের জন্য 1 সেট

উৎপাদন প্রবাহ চার্ট

সরঞ্জাম লেআউট চিত্র

দ্রষ্টব্য: BT-2113 পাওয়ার/এনার্জি স্টোরেজ ব্যাটারি প্যাক স্বয়ংক্রিয় উত্পাদন লাইন L16.5*W1.5* 1.76m

ডাবল স্পিড চেইন সাইকেল অ্যাসেম্বলি লাইন L16.5*W1.3*2M

দ্রষ্টব্য: BT-2113 পাওয়ার/এনার্জি স্টোরেজ ব্যাটারি প্যাক স্বয়ংক্রিয় উত্পাদন লাইন L16.5*W1.5* 1.76m

টার্নিং লাইন L4.6 * W1.8 H0.8 M

ডাবল স্পিড চেইন সাইকেল অ্যাসেম্বলি লাইন L16.5*W1.3*2M

পাঁচ, সরঞ্জাম পরিবেশের প্রয়োজনীয়তা

1, পাওয়ার সাপ্লাই: AC380V±10%, 30KW 50HZ±10%

2, গ্যাসের উৎস: 0.4-0.8mpa, জলের কুয়াশা নেই, কোনো অমেধ্য নেই

3, পরিবেষ্টিত তাপমাত্রা: 10-45℃

4, পরিবেশগত আর্দ্রতা: 85r.h এর বেশি নয় (কোনও আর্দ্রতা ঘনীভূত নয়)

5, শক্তিশালী কম্পন ছাড়া পরিবেশ, কোন ক্ষয়কারী গ্যাস এবং দাহ্য এবং বিস্ফোরক গ্যাস

সরঞ্জামের সুবিধা এবং অসুবিধা

1, BT-2113 পাওয়ার/এনার্জি স্টোরেজ স্বয়ংক্রিয় উত্পাদন লাইন, নতুন শক্তি ব্যাটারি শিল্প উচ্চ-শেষ স্বয়ংক্রিয় উত্পাদন কারখানার স্বপ্ন অর্জন করতে

2, BT-2113 পাওয়ার/এনার্জি স্টোরেজ স্বয়ংক্রিয় উত্পাদন লাইন, ব্যাটারির আকার সামঞ্জস্যপূর্ণ, 18650 সাপেক্ষে, X অক্ষের দিক 21 কোর (430MM), Y অক্ষের দিক 13 কোর (270MM)

3, BT-2113 পাওয়ার/এনার্জি স্টোরেজ স্বয়ংক্রিয় উত্পাদন লাইন, স্বাধীন ব্যবহারে ভাগ করা যেতে পারে, সংমিশ্রণেও ব্যবহার করা যেতে পারে

4, স্বয়ংক্রিয় লাইন স্ট্যান্ডার্ড: BT-8000A স্পট ওয়েল্ডিং পাওয়ার সাপ্লাই সহ স্ট্যান্ডার্ড টাইপ স্ট্যান্ডার্ড, ইয়ামাহা রোবটের সাথে ঐচ্ছিক মিয়াজি সিরিজ স্ট্যান্ডার্ড, জিন স্ক্যান কোড আনুষাঙ্গিক সহ স্ট্যান্ডার্ড, রেডিয়াম মার্কিং মেশিন সহ স্ট্যান্ডার্ড, রেডিয়াম লেজার ক্লিনিং মেশিন।

5, BT-2113 পাওয়ার/এনার্জি স্টোরেজ স্বয়ংক্রিয় উত্পাদন লাইন, কমপ্যাক্ট ডিজাইন, যুক্তিসঙ্গত কাঠামো, সামগ্রিক আকার (কোর থেকে স্বয়ংক্রিয় থেকে স্বয়ংক্রিয় স্পট ওয়েল্ডিং পর্যন্ত): L16500MM*W1500MM*H1760MM, ব্যাটারি প্যাক সমাবেশ চক্র লাইনটি ডিজাইন করা হয়েছে L16500MM*W1300MM*H2000MM, যা বড় এবং ছোট কারখানার সাথে সামঞ্জস্যপূর্ণ, এবং কাঠামো পরিবর্তন না করেই প্রতিটি বিভাগের মধ্যে বিজোড় ডকিং অর্জন করা যেতে পারে।

6. ব্যাটারি আধা-সমাপ্ত পণ্য সমাবেশ লাইন (স্পট ঢালাই চেহারা সনাক্তকরণ → পেস্ট আনুষাঙ্গিক → সুরক্ষা প্লেট সংযোগ → আকার → ব্যাপক কর্মক্ষমতা পরীক্ষা, ইত্যাদি) : বিভিন্ন পণ্য প্রয়োজনীয়তা এবং আনুষঙ্গিক অঙ্কন প্রয়োজনীয়তা অনুযায়ী.

7, কোম্পানির স্বয়ংক্রিয় লাইনের উত্পাদন, দক্ষতা পর্যন্ত: 5000-6000pcs /H (কোষের অবস্থানের ভারসাম্যের উপর নির্ভর করে), স্থিতিশীল গুণমান, কম ব্যর্থতার হার।

8, উচ্চ ডিগ্রী বুদ্ধিমান সরঞ্জাম, সহজ ডিবাগিং, শিখতে এবং বুঝতে সহজ।

বিক্রয়োত্তর সেবা

1. পার্টি A পার্টি B-এর সরঞ্জাম ব্যবহারকারীদের বিনামূল্যে ইনস্টলেশন, ডিবাগিং, ব্যবহার এবং রক্ষণাবেক্ষণের প্রশিক্ষণ দিতে বাধ্য, যাতে নিশ্চিত করা যায় যে দাবিদার অপারেটররা স্বাভাবিকভাবে এবং স্বাধীনভাবে কাজ করতে পারে এবং রক্ষণাবেক্ষণ কর্মীরা স্বাধীনভাবে সাধারণ সমস্যাগুলি পরিচালনা করতে পারে।

2. সরঞ্জামের ওয়ারেন্টি সময়কাল দুই বছর।পার্টি A জাতীয় আইন ও প্রবিধান অনুযায়ী তিনটি গ্যারান্টির জন্য দায়ী থাকবে।ওয়ারেন্টির মেয়াদ শেষ হওয়ার পরে, আজীবন রক্ষণাবেক্ষণ, এবং খুচরা যন্ত্রাংশ এবং পরিধানের যন্ত্রাংশ সরবরাহ করার জন্য ব্যয় মূল্যে।যদি সমস্যাটি অফ-সাইট পরিচালনা করা হয় তবে সরবরাহকারী 4 ঘন্টার মধ্যে ইমেল বা লিখিত ফর্মের মাধ্যমে একটি স্পষ্ট উত্তর দেবে
